タイガーEXハイパー耐力壁

軸組
  • 木造
  • 耐力
  • 外壁

従来のEXボードより5kg軽い外壁下地用耐力面材「タイガーEXハイパー」を用いた、木造軸組工法の外壁用耐力壁です。
従来のEXボードの耐力壁より壁倍率が高くなりました。(標準仕様2.3→2.7、入隅仕様2.3→2.7)

吉野EXハイパーシリーズ|充てん断熱
参考画像


吉野ハイパーシリーズでは、原則、通気層の設置と防湿シートの取り付けを行ってください。但し、住宅性能表示制度の評価方法基準(平成13年国土交通省告示第1347号)第5の5の5-1(3)「ハ 結露の発生を防止する対策に関する基準」等により通気層を省略できる要件を満たす、または防湿シートを省略できる要件をそれぞれ満たし、設計者様または施工者様が通気層及び防湿シートを省略できるとご判断される場合はこの限りではありません。

標準仕様

exh_hyojun
認定番号
公的認定等に関する表記
  • 壁倍率
    2.7
  • 留付間隔
    外周@75mm以下/中通り@150mm以下
    ※外 周:マーキングとのずれの許容差±8mm
    ※中通り:マーキングとのずれの許容差±15mm
  • 留付材
    専用くぎNZ50
    (電気亜鉛めっきしたNくぎ)
  • 備考
    ※施工方法の詳細は、耐力壁の標準施工指導書をご確認ください。

GL4ヶ条

GLボンドの接着力を確保するために以下の「GL4ヶ条」を遵守してください。
(GL工法に必須の4ヶ条を1つでも省いた場合、剥離現象につながります)
  1. 【第1条】下地に適したプライマーを必ず塗布する

    下地に適したプライマーを必ず塗布し、試験張りなどで事前に接着性を確認してください。

    GL4ヶ条参考画像
  2. 【第2条】下こすり、コテ圧は充分に!

    プライマーを塗布することでGLボンドが下地に密着し、充分な接着力が得られます。

    GL4ヶ条参考画像

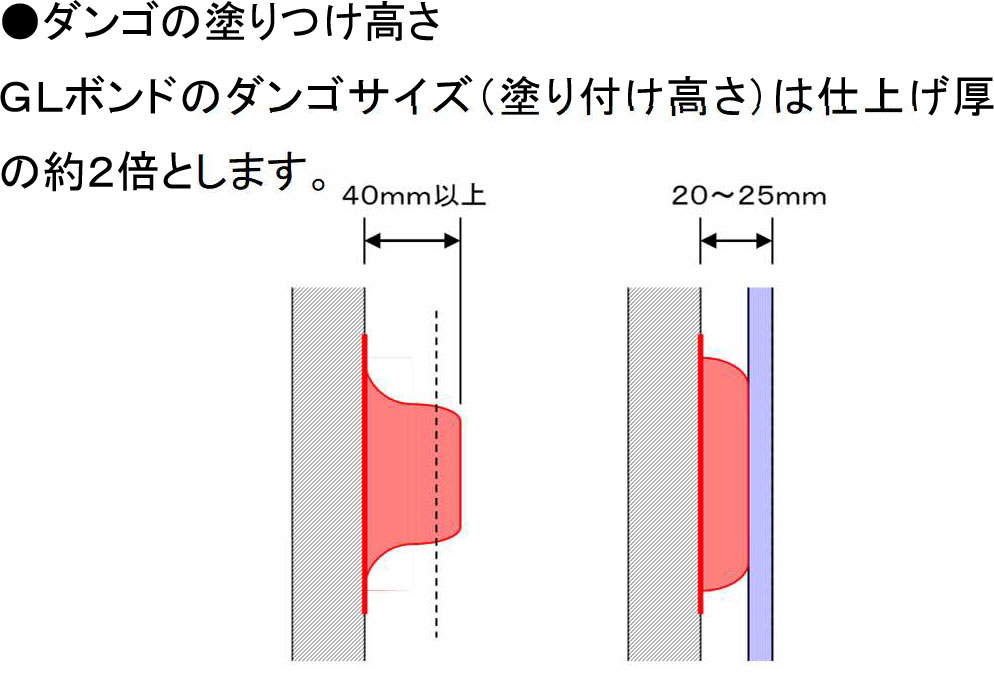

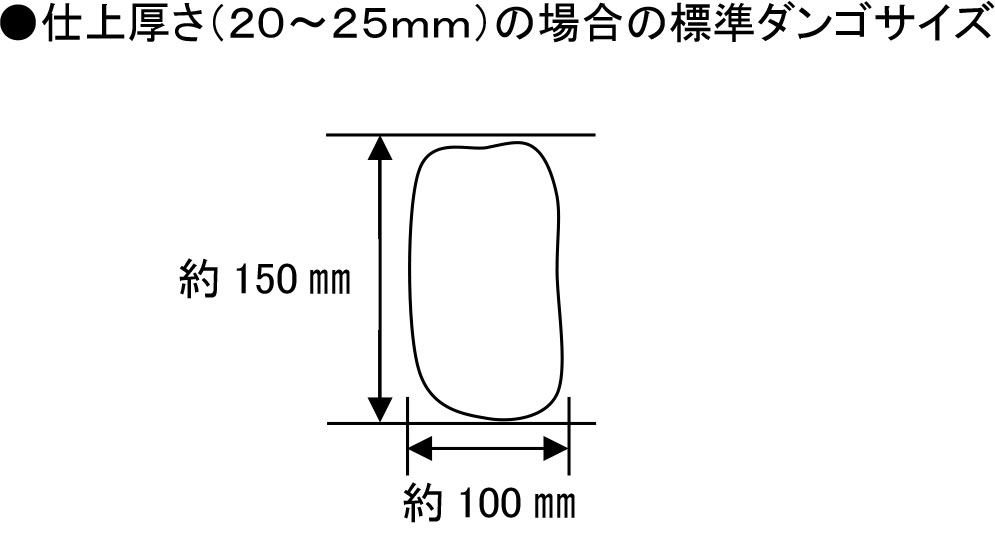

  3. 【第3条】ダンゴサイズ(塗布量)は充分に!

    1回に塗り付けるボリュームを減らすと、接着力を発揮する有効面積が少なくなり、剥離現象につながり危険です。

    GL4ヶ条参考画像

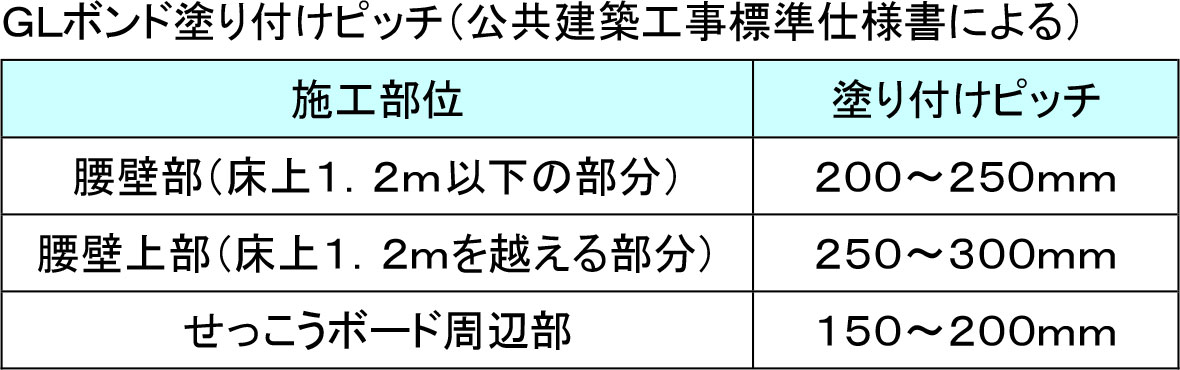

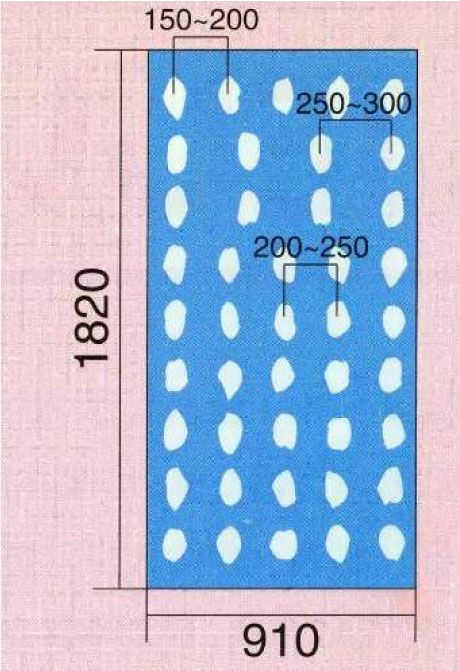

  4. 【第4条】塗り付けピッチを守る

    タイガーボード(910×1820㎜)に43個以上のGLボンドのダンゴが付きます。塗り付けピッチを広げると、接着面積が少なくなり、接着力が確保できず、剥離することがあります。

    GL4ヶ条参考画像

床勝ち仕様

exh_hyojun
認定番号
公的認定等に関する表記
  • 壁倍率
    2.2
  • 留付間隔
    外周@75mm以下/中通り@150mm以下
    ※外 周:マーキングとのずれの許容差±8mm
    ※中通り:マーキングとのずれの許容差±15mm
  • 留付材
    専用くぎNZ50
    (電気亜鉛めっきしたNくぎ)
  • 備考
    ※施工方法の詳細は、耐力壁の標準施工指導書をご確認ください。

GL4ヶ条

GLボンドの接着力を確保するために以下の「GL4ヶ条」を遵守してください。
(GL工法に必須の4ヶ条を1つでも省いた場合、剥離現象につながります)
  1. 【第1条】下地に適したプライマーを必ず塗布する

    下地に適したプライマーを必ず塗布し、試験張りなどで事前に接着性を確認してください。

    GL4ヶ条参考画像
  2. 【第2条】下こすり、コテ圧は充分に!

    プライマーを塗布することでGLボンドが下地に密着し、充分な接着力が得られます。

    GL4ヶ条参考画像
  3. 【第3条】ダンゴサイズ(塗布量)は充分に!

    1回に塗り付けるボリュームを減らすと、接着力を発揮する有効面積が少なくなり、剥離現象につながり危険です。

    GL4ヶ条参考画像
  4. 【第4条】塗り付けピッチを守る

    タイガーボード(910×1820㎜)に43個以上のGLボンドのダンゴが付きます。塗り付けピッチを広げると、接着面積が少なくなり、接着力が確保できず、剥離することがあります。

    GL4ヶ条参考画像

入隅仕様①(壁倍率:2.7)

exh_hyojun
認定番号
公的認定等に関する表記
  • 壁倍率
    2.7
  • 留付間隔
    外周@75mm以下/中通り@150mm以下
    ※外 周:マーキングとのずれの許容差±8mm
    ※中通り:マーキングとのずれの許容差±15mm
  • 留付材
    専用くぎNZ50
    (電気亜鉛めっきしたNくぎ)
  • 備考
    入隅仕様①と入隅仕様②で異なる点は上記受材の取付以外にもあります。上記を含めた仕様の詳細は、耐力壁の標準施工指導書をご確認いただき、厳守してください。

GL4ヶ条

GLボンドの接着力を確保するために以下の「GL4ヶ条」を遵守してください。
(GL工法に必須の4ヶ条を1つでも省いた場合、剥離現象につながります)
  1. 【第1条】下地に適したプライマーを必ず塗布する

    下地に適したプライマーを必ず塗布し、試験張りなどで事前に接着性を確認してください。

    GL4ヶ条参考画像
  2. 【第2条】下こすり、コテ圧は充分に!

    プライマーを塗布することでGLボンドが下地に密着し、充分な接着力が得られます。

    GL4ヶ条参考画像
  3. 【第3条】ダンゴサイズ(塗布量)は充分に!

    1回に塗り付けるボリュームを減らすと、接着力を発揮する有効面積が少なくなり、剥離現象につながり危険です。

    GL4ヶ条参考画像
  4. 【第4条】塗り付けピッチを守る

    タイガーボード(910×1820㎜)に43個以上のGLボンドのダンゴが付きます。塗り付けピッチを広げると、接着面積が少なくなり、接着力が確保できず、剥離することがあります。

    GL4ヶ条参考画像

入隅仕様②(壁倍率:2.5)

exh_hyojun
認定番号
公的認定等に関する表記
  • 壁倍率
    2.5
  • 留付間隔
    外周@75mm以下/中通り@150mm以下
    ※外 周:マーキングとのずれの許容差±8mm
    ※中通り:マーキングとのずれの許容差±15mm
  • 留付材
    専用くぎNZ50
    (電気亜鉛めっきしたNくぎ)
  • 備考
    入隅仕様①と入隅仕様②で異なる点は上記受材の取付以外にもあります。上記を含めた仕様の詳細は、耐力壁の標準施工指導書をご確認いただき、厳守してください。

GL4ヶ条

GLボンドの接着力を確保するために以下の「GL4ヶ条」を遵守してください。
(GL工法に必須の4ヶ条を1つでも省いた場合、剥離現象につながります)
  1. 【第1条】下地に適したプライマーを必ず塗布する

    下地に適したプライマーを必ず塗布し、試験張りなどで事前に接着性を確認してください。

    GL4ヶ条参考画像
  2. 【第2条】下こすり、コテ圧は充分に!

    プライマーを塗布することでGLボンドが下地に密着し、充分な接着力が得られます。

    GL4ヶ条参考画像
  3. 【第3条】ダンゴサイズ(塗布量)は充分に!

    1回に塗り付けるボリュームを減らすと、接着力を発揮する有効面積が少なくなり、剥離現象につながり危険です。

    GL4ヶ条参考画像
  4. 【第4条】塗り付けピッチを守る

    タイガーボード(910×1820㎜)に43個以上のGLボンドのダンゴが付きます。塗り付けピッチを広げると、接着面積が少なくなり、接着力が確保できず、剥離することがあります。

    GL4ヶ条参考画像
